TQA1系列起重机控制台工作原理

发布时间:2016年11月24日    浏览量:1486 次

  联动控制台概述

联动控制台适用交流50HZ电压380伏以下和直流电压220伏以下的电力线路或控制线路中,控制起重运输机械和类似条件的电气设备中的电动机起动、调速、制动和换向

联动控制台结构概述

THQ1系列联动控制台由保护式的左、右控制箱,活动式座椅和脚踏开关组成。右箱装有紧急开关,左箱装有电锁,起动按钮和指示灯,或其它元件。

联动台所用触头组共有直流10安、交流10安、25安、60安等四种规格。

操纵手柄是球形。为避免由于起重机震动和意外碰撞使操纵机构误动作,该手柄带有零位自锁装置。手柄由上下两半球组成,只有提握下半球时,才能使手柄离开零位,操动机构。当手柄离开零位时,即可将下半球松开,继续操作。若经常采用反接制动停车,感到操纵不便时,可将手柄下半球提起再顺时针旋转,让下半球固定在提起位置,使零位自锁装置不起作用。六机构后手柄有下按式的零位自锁装置。

机械传动部份装在箱体上部的罩内,该传动机构分为单手柄联动操纵机构、抓斗双手柄操纵机构、主付钩双手柄操纵机构、单手柄操纵机构以及单手柄水平操纵机构。手柄运动都是用直齿齿轮传动凸轮轴的。控制器的凸轮轴均为立式布置,传动部份各支点全部用滚动轴承,以降低功率损耗。

定位棘轮3毫米厚钢板冲压而成的,并经过处理而获得较高耐磨性。棘轮上冲有六个定位孔,定位螺钉装入位置不同的孔内,即可决定操纵手柄的档位数。在左右各六档的范围内,档位数可以任意选择。定位棘轮弹簧力是可以调整的,这样就可以根据具体情况,在分档清楚的前提下,调整棘轮弹簧力使手柄操纵力在许可的范围内。

凸轮为黑色酚醛注射料,其结构为插入式,这样不仅保证了装配位置准确,而且如欲变换触头分合程序时,可以方便地取下任意凸轮,不必将整台产品大拆大卸。

适用范围

1.1 TQA1系列起重机控制台(以下简称控制台)适用于交流50HZ额定工作电压380V及以下和直流额定工作电压220V及以下的主电路和控制电路中,并与保护箱或控制屏相配合,控制起重运输机械和类似条件的其它机械设备中的电动机起动、调速、换向和制动。

1.2 适用环境条件
a 海拔不起过2000m;
b 周围空气温度不高于+40℃,不低于-5℃在24h周期内的平均温度不超过+35℃
c 空气清洁,在+40℃最高温度下相对湿度不超过50%,在较低温下相对湿度可以提高(例如在20℃时为90%),并允许由于温度变化而可能在产品表面偶然产生轻度的凝露;
d 供电电网质量合格,进线电压波动范围不超过额定电压值的±10%;

e 垂直安装,倾斜度不超过5°,要安装牢固,在主机工作中不应产生垂直跳动和水平移动.

型号说明

TQA1系列起重机控制台型号含义

控制台的主要结构、外型和工作原理
    控制台是由座椅和左右台三部分组成的,用做控制台的合体采用我厂专为起重机控制台设计的T32型结构。T32按照操作转动结构和合体大小的不同设计成五种标准结构,可从中任选一种或两种标准结构左右的台体,组成控制台。
     控制台的三部分各自独立,可按需要位置在底板上安装。
    左右台的台体结构由操作传动机构,台体和接线端子座等组成。按需要选用的主令或凸轮控制器装在台内并与操作传动机构相连接。控制器轴端固定的齿轮相啮合,当扳转操作手柄时,通过齿轮啮合传动,带动控制器转动,装在轴上的一串凸轮就按规定程序将控制器的触头开闭。
    操作传动机构在台体上部分的台盖里面,该机构按操作手柄形式和传动机构的不同,分为立式单手柄,联动手柄,立式双手柄,抓斗双手柄四种基本操作传动机构,将这四种机构及它们常用的组合,装入适当的大小的台体,就构成了常用的五种标准台体,即:

           A型控制台          立式单手柄一控制器控制台;


           B型控制台          联动手柄二控制器控制台;


           C型控制台          立式双手柄二控制器控制台;


           D型控制台          抓斗手柄二控制器控制台;


           E型控制台          二手柄三控制器控制台;

    各种控制台的手柄中均设有零位锁定装置。提起球形手柄下半球就能打开零位锁定装置。操作方便,安全可靠。
    在各种传动轴和轴承座之间装有滚动轴承、转动灵活,操作力小,损耗少。
    台体由框架、门和盖结构构。框架和盖用2mm钢板变制焊接而成,盖可单独拆下,台盖可安装一定数量的小型电器元件。四个门用1.5mm钢板弯制焊接而成,拆卸灵活,检修十分方便。
    坐椅分两种,一种是普通转椅,另一种是高靠背航空椅,按用户需要供货。

主要规格有及技术参数

4.1主要规格
4.1.1五种标准台体的规定见图1~图5和表1~表3
4.1.2控制台的规格
     控制台的规定主要按所选用的控制器种类、数量、线路方案和台体大小等条件划分。一般只有按第三章规定在五种标准台体结构中选取合适的类型,产品设计和制造就十分方便。5~50吨普通桥式起重机用标准控制台的型普见表5,台面电器元件规格数量见表4操作转动机构和台面电器元件布置安装图6和图7。
4.2 主要技术参数
4.2.1操作机构的机械寿命前后方向和左右方向各为150万次。
4.2.2失制台操作手柄的操作力为:
操作10A主令控制器时,不大于25N;
操作25A主令控制器时,不大于35N;
操作60N凸轮控制器时,不大于50N;
4.2.3控制器触头的电寿命,主令触头50万次,凸轮触头18万次。
4.2.4控制器触头的约定发热电流以主令为10A,凸轮为25、60A两种。
4.2.5控制台的额定绝缘电压为500V。
4.2.6控制器的档位数(由零位向一个方向):主令1~6档,凸轮1~5档。
4.2.7控制器的基本负载因数为40%。



安装、调试、使用和维护
5.1安装
    按照1.2条规定的环境条件,用M8螺栓将左右台和坐椅安装在司机室底板上,然后打开台门,按原理接线图接通线路。
5.2调试
    首先利用台盖上电源开关(按钮)切断电源的,然后握住操作机构手柄,并同时担起手柄下半球(如为抓斗手柄则提起下面按钮),打开零位锁定装置,再按指示牌指示的方向扳转手柄,扳转到极限档位时,就不要用大力硬扳,以免折弯柄杆,或损坏其它零件。当扳到中间某位置感到费力,有卡滞现象时,不要硬扳,应打开侧门,查找故障,排除后再进行操作。
    在扳转手柄的同时,应检测路线连接是否正确,确定无误即可通电试验,通电试验时如发生考试障,应立即将手柄扳回零位,并切断电源,排除故障后再进行操作。
5.3使用与维护
    使用中操作手柄的方法和注意事项,如5.2条所述,当连续操作时,长时间提手柄下半球不便或不费力时,可将手柄下半球提起后顺时钟旋转60°即被卡住,但工作完成了手柄扳回零位后,应将手柄下半球,返转60°放下,使零位锁定装置锁住,避免误动作。
在操作台面电器元件(如按钮、操作手柄等)时,应先认准其标志,避免产生误操作。
使用中应经常检查各部位连结螺钉,特别是接线螺钉的紧固情况,发现松动,即行拧紧。
当发现操作费力或手柄严重晃动时,应打开台盖,检查调整轴承砂档间隙和齿轮啮合状况。
当控制器触头磨损严重晃动时,可拧下安装螺钉,更换相同的触头,并通过增减触头后面的钢纸垫片来调整触头和凸轮的距离,以免虚接或卡死。
每隔半年或一年要向各轴承中加入适量润滑脂。

订货须知
6.1 非标准控制台订货
6.1.1 台体结构选用图1~图5所示的标准类型,控制器规格及台面元件按用户需要决定的非标准控制台,订货须提出左右台体类型(如A型、B型……),控制器型号、规格(如TQLK—10/403)或各控制器的关合表或原理接线图、台面元件明细表及左右台面元件分布要求,必要时要提出台体长度规格要求。
6.1.2 当台体结构也是非标准时,订货时除提出上述要求和数据外,还要与生产单位协商台体设计制造规格事宜。
6.2 标准控制台订货
    对于5~50吨普通桥式起重机用的标准规格控制台,订货时只要根据起重机各机构电机数据,按表5选取控制台的具体型号,并注明数量,如QTA1-121/15型控制台1台即可。
6.3 当控制台用于直流控制回路时,并须注明,否则按交流供货。
6.4 订购备件时,须注明备件的名称,数量。如控制台内控制器触头备件,可注明:主令触头10(直流)20个,凸轮触头25A10个,凸轮触头60A10个,联动手柄防尘罩2个。

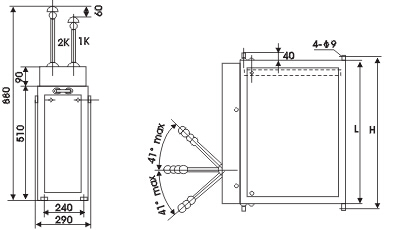

TQA1系列起重机控制台外形尺寸
注:此种控制台的手柄可按Y-Y或X-X一种方向操作。

L

550

650

H

590

690

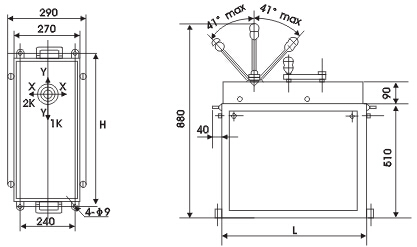

TQA1系列起重机控制台外形尺寸



注:1、此种控制台的手柄可按Y-Y或X-X两个方向操作。
2、L、H尺寸见表2

L

750

650

550

H

790

690

590

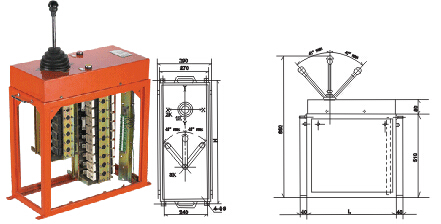

TQA1系列起重机控制台外形尺寸



注:1、图中操作控制器1K的手柄,无论在左台或右台中,都装在操作者一侧。
2、L、H同图3B型控制台。
TQA1系列起重机控制台外形尺寸

注:1、图中L、H同时3B型控制台。
2、操作控制器1K的手柄,在左台中在台体左侧,在左台中在台体右侧。

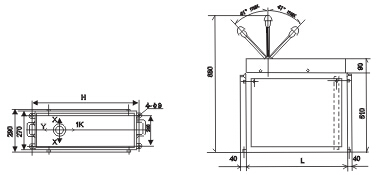

TQA1系列起重机控制台外形尺寸

2、操作控制器1K的手柄,在左台中在台体左侧,在左台中在台体右侧。
注:图中L、H同图2B型控制台

L

750

650

H

790

690





符号

元件型号规格

SA

LA18-22Y

钥匙按钮

合闸按钮

1



HR

XD8-380









HG

XD8-380

信号灯

起动

1

~380Vz红色

SF

LA18-22









SS

LA18-22

按钮

停止

1

红色

SQ

DZX2









SP

LT2

脚踏开关



1

随台发



表55-50吨普遍式起重机控制台型普表



机构

项目

产品型号

主卷

付卷

大车

小车

电机功率KW

控制器型号

电控屏型号

操作机构

电机功率KW

控制器型号

电控屏型号



操作机构

电机功率KW

控制器型号

电控屏型号

操作机构

电机功率KW

控制器型号

操作机构

方向

作用

方向

作用

方向

作用

方向

作用

TQA1-030/1

1.0~11

TQKT-25J/1



Y11 Y12

上升下降







Y11 Y12

上升下降

1.0~11

TQKT-25J/1



X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/1

15~22

TQKT-60J/1



Y11 Y12

上升下降











1.0~11

TQKT-25J/1



X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/2

1.0~11

TQKT-25J/1



Y11 Y12

上升下降











2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/2

15~22

TQKT-60J/1



Y11 Y12

上升下降











2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.5~5.5

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/3

1.0~11

TQKT-25J/1



Y11 Y12

上升下降











1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/3

15~22

TQKT-60J/1



Y11 Y12

上升下降











1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-012/3

15~22

TQKT-60J/1



Y11 Y12

上升下降











15~22

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/4

1.0~11

TQKT-25J/1



Y11 Y12

上升下降











2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021-4

15~22

TQKT-60J/1



Y11 Y12

上升下降











2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-012/4

15~22

TQKT-60J/1



Y11 Y12

上升下降











2×7.5~2×11

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-030/5

1.0~11

TQKT-25J/1



Y11 Y12

上升下降











2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-021/5

15~22

TQKT-60J/1



Y11 Y12

上升下降











2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/6

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降











1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/6

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降











15~22

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/7

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降











2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/7

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降











2×7.5~2×11

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-120/8

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降











2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-111/8

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降











2×11~2×22

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-210/9

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降











2×11~2×80

TQLK-5801B

PQY23系列

X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-D40/11

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/7

Y31 Y32

向后

向前

TQA1-031/11

15~22

TQKT-60J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-022/11

15~22

TQKT-60J/1



Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-013/11

15~22

TQKT-60J/1



Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

15~22

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-040-12

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-031/12

15~22

TQKT-60J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-022/12

15~22

TQKT-60J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-013/12

15~22

TQKT-60J/1



Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-040/13

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-031/13

15~22

TQKT-60J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

QTD-022/13

15~22

TQKT-60J/1



Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-130/14

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

向后

向前

TQA1-121/14

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

1.0~11

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

向后

向前

TQA1-112/14

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

15~22

TQKT-60J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-130/15

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-121/15

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-112/15

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-130/16

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

1.0~11

TQKT-25J/1



Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-121/16

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

15~22

TQKT-60J/1



Y11 Y12

上升下降

2×1.0~2×11

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-220/17

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-211/17

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×7.5~2×11

TQKT-60J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-220/18

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×1.0~2×5.5

TQKT-25J/1



X31X32

向右向左

1.0~11



Y31 Y32

TQA1-310/19

30

TQKT-11/301

PQS1系列

Y11 Y12

上升下降

30

TQLK-11/301

PQS1系列

Y11 Y12

上升下降

2×11~2×80

TQLK-5/301B

PQY23系列

X31X32

向右向左

1.0~11



Y31 Y32

TQA1-111/21

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降







Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1



X31X32

向右向左

2.2~11



Y31 Y32

TQA1-120/22

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降







Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1



X31X32

向右向左

2.2~11



Y31 Y32

TQA1-121/23

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11

TQKT-25J/1



Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-12/23

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1



Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-130/24

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11

TQKT-25J/1



Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

TQA1-121/24

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1



Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/24

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

11~22

TQKT-60J/1



Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/25

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

22

TQKT-60J/1



Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-220/26

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

22

TQLK-12/603

PQK6402系列

Y11 Y12

上升下降

2×6.3~2×11

TQKT-25J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/26

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

22

TQLK-12/603

PQK6402系列

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-310/27

22

TQKT-12/603

PQK602系列

Y11 Y12

上升下降

22

TQLK-12/603

PQK6402系列

Y11 Y12

上升下降

30

TQLK-10/601

PQK6401系列

X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-121/28

22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

11

TQLK-12/603

PQK6402系列

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/28

22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

11~22

TQKL-60J/1



Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-112/29

22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

11~22

TQKL-60J/1



Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

TQA1-211/30

22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

22

TQLK-12/606

PQR10A-100~250

Y11 Y12

上升下降

2×6.3~2×11

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

QTD-211/31

22

TQKT-12/603

PQR10A-100~250

Y11 Y12

上升下降

22

TQLK-12/606

PQR10A-100~250

Y11 Y12

上升下降

2×11~2×22

TQKT-60J/1



X31X32

向右向左

2.2~11

TQKT-25J/1

Y31 Y32

向后

向前

注:1、表中所列电机功率对JZR和JZR2系列电机JC=25%或JC=40%时的功率,对YZR系列为JC=40%。
    2、表中系列PQR10A为控制屏的新型号,它所对应的老型号为PQR-75-250。

  上海约瑟起重电器向您推荐起重机联动控制台相关产品资料:QT18系列起重机控制台DQT1系列起重机控制器TQA1系列起重机控制台QT5系列起重机控制台THQ1系列联动控制台QT1B系列联动控制台,如果需要其他的资料请和我们取得联系,我们会竭诚为您服务。
(版权说明:我们的资料来自互联网并经过整理之后发布,如果因此侵犯了您的版权,请来信告知,具体联系方式请参看网站底部)







QQ在线咨询
售前热线
021-55560736
售后热线
18116134756

邮  箱:cnhgq@foxmail.com

邮  编:201206

厂  址:上海市曹路钦塘工业园钦塘东南1号

销售地址:上海市浦东新区金高路1296-124号

© Copyright JOSEF Inc. All rights reserved.

沪ICP备08020013号

电子营业执照
