一、产品用途

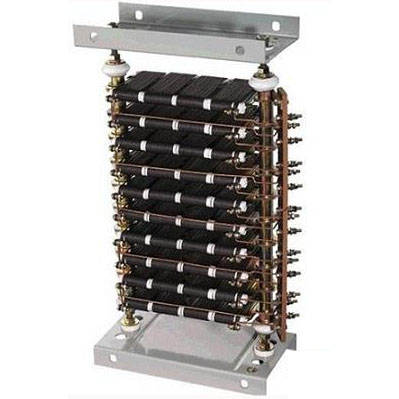

RN32系列起动调整电阻器主要用于起重机中以及类似于起重设备匹配YZR系列电动机的S3、S4及S5工作制的通用电阻器，它适用于交流50Hz，电压至660V的电路中和控制器（屏）配合，控制电动机的起动、调速及制动。

  二、产品含义

 RN□□－□－□/□□－□

|   |   |   |       |         |   |     |   |

|   |   |   |       |         |   |     |   |防护式为X

|   |   |   |       |         |   |     |  电阻元件代号为H

|   |   |   |       |         |   |      电阻器箱数

|   |   |   |       |         |      电动机极数

|   |   |   |       |        电动机规格

|   |   |   |    通电持续率“2”为25% “4”为40%“6”为60%

|   |   |    S3工作制，3表示S3 4表示S4

|   |    他激式动力控制

|      电阻器

 注：带有外壳的代号为“X”，防护等级为IP23.，透用户外防雨“X2”；户内安全防护“X1”；不带有外壳的则无“X”代号。
1、电阻F元件代号:
“B”-ZB1及ZB2—康铜板形电阻器元件；
“Y”（J）-ZY（J）-铁铬铝齿形（又称大波浪电阻元件）；
“D”-ZD1-铁铬铝小波浪电阻元件；
“Ｈ”（W、C、C3）－ZH-不锈钢网状形电阻器元件。
2、通电持续率TD%：
TD15%为“1”； TD25%为“2”； TD40%为“4”； TD60%为“6”
3、控制系统代号：
T-凸轮控制器控制（不对称电阻）
K-凸轮控制器控制（不对称电阻，转子一相开路起动）
Q-用PQR10型即PQD6402型升降控制箱（七段电阻六段切换）
S-用PQS单相制动型升降控制箱（五段电阻四段切换）
Sf-用PQS单相制动型升降控制箱（六段电阻五段切换）
Y-RQY型PQR9型即PQD6401型平移控制箱
Z-PQZ型抓斗控制箱（四段电阻三段切换）
Ze-PQZ型抓斗控制箱（五段电阻四段切换）
F-QR2S二级反接制动升降控制箱

三、接线图及标
