适用范围
TQK4系列联动控制台适用于交流50HZ，电压至380伏的电力线路和控制线路。控制起重运输机械和类似条件的电气设备中电动机的起动、调速、制动换向。同时可与PQS1~3；PQY1~4；PQZ等系列起重机控制屏及XQ1或XQD等起重机保护箱配合，以完成对电动机上述动作的控制，并可根据用户要求制做成整体的旋转式联动台。TQK4系列联动台可分别代替THQ1、TQA1、TQ1型号产品，使用性能相同。
型号含义：
联动台适用下列环境中：
海拔高度不超过2000米；
周围介质温度不超过+40℃，而在24小时周期内的平均温度不超过+35℃。周围温度的下限是-25℃（订货时需注明）；
空气相对湿度不超过90%（+20℃为±5℃）；
污染等级为3级；
安装类别为III类。垂直安装。
结构概述
TQK系列联动台分为TQK1和TQK4两种型号，它们均由左、右控制箱、座椅、脚踏开关等三部分组成，旋转式联动台是将左右箱体与坐椅相对固定一起安装在转动盘上，并有定位装置。其结构分别是说明如下：
1. 控制箱
控制箱是联动台是核心部分，它由操纵传动机构、触头系统、凸轮、定位棘轮和箱体等五部分组成。
(1) 操纵传动机芯机构：
a. TQK1型为全主令式联动台，它的传动形式为链条传动，控制机构数最多为六机构。
b.TQK4型为个凸轮式联动台，其机芯结构采用了双摇环中包容一球体结构，传动形式为齿轮传动，并具有零位锁定装置。控制机构数最多为六机构；同时TQK4型联动台还具有双手柄结构。
(2). 触头系统：
联动台所用触头采有10安、32安和63安三种规格，其结构形式均为杆杠式。
(3)凸轮：
TQK4联动台所用凸轮均为耐弧塑料成型，其结构为插入式，这种凸轮不仅能保证装配位置准确，而且如欲变换触头分合程序时，可以方便地取下和装上其中任意凸轮，不必因变换一只凸轮而将整台产品大拆大卸。
(4)定位棘轮：
定位棘轮是由4毫米厚钢板冲压而成，并经过热处理而获得较高耐磨性,棘轮上冲有多个定位孔，定位螺钉装在不同的孔内，即可决定操纵手柄的档位数，在左右各六档的范围是档位数可以任意选择。
(5)箱体：
箱体用冷轧钢板制成，止盖和侧面均可开启，在箱体后面右装有接线端子，以满足配线及维修的使用。
2.座椅
座椅为轻便式，其底脚不固定，可以任意挪动，高度可调。也可根据用户特殊要求选用汽车司机座椅或航空座椅。
3.脚踏开关
可根据用户要求附带脚踏开关，其脚踏开关主要用于控制音响及其它转换回路。
技术数据
1：参数表
|
型号
数据
|
TQK1
|
TQK4
|
|
额定工作电流
|
10A
|
32A63A
|
|
作用类别
|
AC11DC11
|
AC3AC4
|
|
操作频率
|
1200次/时
|
600次/时
|
|
操作力
|
25N
|
＜40N＜50N
|
2：主要数据表
|
型号
|
传动型式
|
最多控制机构数
|
有无零位自锁
|
触头最多数量
|
触头布置方式
|
最多控制档位
|
备注
|
|
10安
|
32安
|
63安
|
|
TQK1
|
联动手柄+水平手柄
|
6
|
无
|
17
|
|
|
内装主令单机
|
6
|
主令系LK15
|
|
TQK4
|
联动手柄
|
4
|
不
|
|
17
|
17
|
双排
|
6
|
|
|
TQK4
|
抓斗双手柄
|
4
|
左箱有
|
|
17
|
17
|
双排
|
6
|
|
|
TQK4
|
主、副钩双手柄
|
4
|
左箱有
|
|
17
|
17
|
双排
|
6
|
|
|
TQK4
|
单手柄
|
3
|
有
|
|
17
|
17
|
双排
|
6
|
|
|
TQK4
|
联动手柄+水平手柄
|
6
|
联动手柄有
|
|
17
|
17
|
双排
|
6
|
|
*触头最多数量系指一个机构最多所能装的触头数
3、32安触头组可直接控制11千瓦以下的绕线式电动机；
63安触头组可直接控制22千瓦以下的绕线式电动机。
技术数据
1、联动台应用螺钉安装固定；
2、通电前必须对照电气原理图检查相关电气装置系统接线是否正确，接地是否可靠。
3、通电后细心检查电动机运行情况，若有差异应立即切断电源，待查明原因后方可继续通电使用。
4、联动台应按以下要求经常检查维修；
A、所有螺钉联接部分必须紧固，特别是触头接线螺钉；
B、磨擦部分应保持一定的润滑；
C、触头工作表面应无明显的熔斑，烧熔的部位可用锉刀修理，不允许使用沙纸。
注意：联动台手柄设有零位锁定装置，提起锁杆转动45°后才可正常操作。
联动台标准板面及外形安装尺寸图

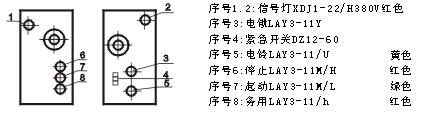

1、标准板面电气布置图
2、联动台外形及安装尺寸
|
型号
|
箱体外型尺寸
（长×宽×高）
|
安装尺寸
|
安装孔
|
|
TQK1
|
600×260×800
|
440×140
|
4-Ф10
|
|
TQK4四机构
|
490×280×730
|
434×200
|
3-Ф9
|
|
六机构
|
6602×280×730
|
604×200
|
3-Ф9
|
联动台规格表
|
联动台型号
|
|
附注
|
|
用途
|
触头分合程序
|
用途
|
触头分合程序
|
用途
|
触头分合程序
|
用途
|
触头分合程序
|
用途
|
触头分合程序
|
用途
|
触头分合程序
|
|
TQK4-021/1
|
吊钩
|
KTJ15-63/1
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/5
|
|
|
|
|
|
|
TQK4-021/2
|
吊钩
|
KTJ15-63/1
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-120/3
|
吊钩
|
PQR2.4
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-022/4
|
主钩
|
KTJ15-63/1
|
付钩
|
KTJ15-63/1
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-121/5
|
主钩
|
PQR2.4
|
付钩
|
KTJ15-63/1
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-211/6
|
主钩
|
PQR2.4
|
付钩
|
KTJ15-63/1
|
小车
|
KTJ15-32/1
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-301/7
|
主钩
|
PQR2.4
|
付钩
|
PQR2.4
|
小车
|
KTJ15-32/1
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-210/8
|
吊钩
|
PQR2.4
|
|
|
小车
|
KTJ15-32/1
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-301/9
|
主钩
|
PQR2.4
|
付钩
|
PQR2.4
|
小车
|
KTJ15-32/1
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-400/10
|
主钩
|
PQR2.4
|
付钩
|
PQR2.4
|
小车
|
PQR1.3.5
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-012/11
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
吊钩
|
KTJ15-63/1
|
|
|
|
|
|
|
|
|
TQK4-013/12
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
主钩
|
KTJ15-63/1
|
付钩
|
KTJ15-63/1
|
|
|
|
|
|
|
TQK4-400/13
|
小车
|
PQR1.3.5
|
大车
|
PQR1.3.5
|
主钩
|
PQR2.4
|
回转
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-400/14
|
小车
|
PQR1.3.5
|
付钩
|
PQR2.4
|
主钩
|
PQR2.4
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-211/15
|
小车
|
KTJ15-32/5
|
大车
|
KTJ15-63/5
|
|
PQR6抓斗双手柄
|
|
|
|
|
|
|
|
TQK4-202/16
|
小车
|
KTJ15-63/1
|
大车
|
PQR1.3.5
|
主钩
|
PQR2.4
|
付钩
|
KTJ15-63/1
|
|
|
|
|
|
|
TQK4-010/17
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/1
|
|
KTJ15-32/1抓斗双手柄
|
|
|
|
|
|
|
|
TQK4-121/18
|
付钩
|
KTJ15-63/1
|
主钩
|
PQR2.4
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-211/19
|
付钩
|
KTJ15-63/1
|
主钩
|
PQR2.4
|
小车
|
KTJ15-32/1
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-022/20
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
主钩
|
KTJ15-63/1
|
付钩
|
KTJ15-63/1
|
|
|
|
|
|
|
TQK4-300/21
|
吊钩
|
PHH2-100
|
|
|
变幅
|
PHH2-100
|
回转
|
PHH2-100
|
|
|
|
|
|
|
TQK4-400/22
|
大车
|
PQR1.3.5
|
回转
|
PQR1.3.5
|
主钩
|
PQR2.4
|
小车
|
PQR1.3.5
|
|
|
|
|
|
|
TQK4-400/23
|
小车
|
PQR1.3.5
|
大车
|
PQR1.3.5
|
|
PQR6抓斗双手柄
|
|
|
|
|
|
|
|
TQK4-301/24
|
小车
|
KTJ15-63/1
|
大车
|
PQR1.3.5
|
|
PQR2.4主付钩双手柄（无横手柄）
|
|
|
|
|
|
|
TQK4-012/25
|
吊钩
|
KTJ15-63/1
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
|
|
|
|
|
TQK4-112/26
|
主钩
|
PQR2.4
|
付钩
|
KTJ15-63/1
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
|
|
|
|
|
TQK4-021/27
|
吊钩
|
KTJ15-63/1
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/1
|
|
|
|
|
|
|
TQK4-012/28
|
吊钩
|
KTJ15-63/1
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
|
|
|
|
|
|
TQK4-012/29
|
吊钩
|
KTJ15-63/1
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/1
|
|
|
|
|
|
|
TQK4-013/30
|
付钩
|
KTJ15-63/1
|
主钩
|
KTJ15-60/1
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
|
|
|
|
|
|
TQK4-021/31
|
吊钩
|
60/W
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-012/32
|
吊钩
|
60/W
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
|
|
|
|
|
TQK4-031/33
|
付钩
|
32/W
|
主钩
|
63/W
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-022/34
|
付钩
|
63/W
|
主钩
|
63/W
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-130/35
|
付钩
|
32/W
|
主钩
|
10/W
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-121/36
|
付钩
|
32/W
|
主钩
|
10/W
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
|
|
|
|
|
TQK4-121/37
|
付钩
|
63/W
|
主钩
|
10/W
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/2
|
|
|
|
|
|
|
TQK4-121/38
|
付钩
|
63/W
|
主钩
|
10/W
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
|
|
|
|
|
TQK4-112/39
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
付钩
|
PQR1.3.5
|
主钩
|
PQR2.4（主付钩双手柄，无横手柄）
|
|
TQK4-030/40
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/1
|
吊钩
|
KTJ15-63/1
|
|
|
|
|
|
|
|
|
TQK4-013/41
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
KTJ15-63/1主付钩双手柄（无横手柄）
|
|
|
|
|
TQK4-013/42
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/1
|
|
KTJ15-63/1抓斗双手柄
|
|
|
|
|
|
|
TQK4-400/43
|
小车
|
PQR1.3.5
|
大车
|
PQR1.3.5
|
|
PQR6抓斗双手柄
|
|
|
|
|
|
直流220伏
|
|
TQK4-211/44
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/1
|
|
PQR6抓斗双手柄
|
|
|
|
|
|
|
|
|
TQK4-022/45
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-32/1
|
付钩
|
KTJ15-63/1
|
|
|
|
|
|
|
|
|
TQK4-022/46
|
小车
|
KTJ15-63/1
|
大车
|
KTJ15-63/1
|
小车
|
KTJ15-32/5
|
|
|
|
|
|
|
|
|
TQK4-211/47
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
|
|
增加一个启动二个停止共增加三个LA2按钮
|
|
TQK4-120/48
|
小车
|
KTJ15-32/1
|
大车
|
PQR1.3.5
|
|
|
|
|
|
|
|
|
|
|
TQK4-012/49
|
吊钩
|
KTJ15-63/5
|
|
|
大车
|
KTJ15-63/1
|
|
|
|
|
|
|
|
|
|
|
TQK4-111/51
|
吊钩
|
PQR2.4
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/2
|
|
|
TQK4-112/52
|
主钩
|
PQR2.4
|
付钩
|
KTJ15-63/1
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
|
|
TQK4-012/53
|
吊钩
|
KTJ15-63/2
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
|
|
TQK4-111/54
|
吊钩
|
PQR2.4
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/1
|
|
|
TQK4-111/55
|
吊钩
|
PQR2.4
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
|
|
TQK4-021/56
|
小车
|
KTJ15-32/13F
|
大车
|
KTJ15-32/14F
|
吊钩
|
KTJ15-63/13F
|
|
|
|
|
TQK4-012/57
|
小车
|
KTJ15-32/13F
|
大车
|
KTJ15-63/14F
|
吊钩
|
KTJ15-63/13F
|
|
|
|
|
TQK4-013/58
|
小车
|
KTJ15-32/13F
|
大车
|
KTJ15-63/14F
|
付钩
|
KTJ15-63/13F
|
主钩
|
KTJ15-63/13F
|
主、付钩磉手柄（无横手柄）
|
|
TQK4-112/59
|
小车
|
KTJ15-32/13F
|
大车
|
KTJ15-63/14F
|
付钩
|
KTJ15-63/13F
|
主钩
|
PQR2
|
主、付钩磉手柄（无横手柄）
|
|
TQK4-112/60
|
小车
|
KTJ15-32/13F
|
大车
|
KTJ15-63/15F
|
付钩
|
KTJ15-63/13F
|
主钩
|
PQR2
|
主、付钩磉手柄（无横手柄）
|
|
TQK4-112/61
|
小车
|
KTJ15-32/13F
|
大车
|
355
|
吊钩
|
KTJ15-63/13F
|
|
|
|
|
TQK4-112/62
|
小车
|
KTJ15-32/13F
|
大车
|
355
|
付钩
|
KTJ15-63/13F
|
主钩
|
KTJ15-63/13F
|
主、付钩磉手柄（无横手柄）
|
|
TQK4-021/101
|
吊钩
|
KTJ15-32/1
|
|
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
|
|
TQK4-112/102
|
付钩
|
KTJ15-63/1
|
主钩
|
KTJ15-63/2
|
小车
|
KTJ15-32/1
|
大车
|
PQR1.3.5
|
|
|
TQK4- 400/103
|
小车
|
PQR1.3.5
|
大车
|
PQR1.3.5
|
|
PQR1主付钩双手柄（无横手柄）
|
直流220伏
|
|
TQK4-211/104
|
大车
|
KTJ15-63/5
|
大车
|
KTJ15-32/1
|
|
PQR6抓斗双手柄
|
|
|
TQK4-013/105
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/1
|
|
KTJ15-63/1主付钩单手柄（无横手柄）
|
|
|
TQK4-112/106
|
小车
|
KTJ15-32/1
|
大车
|
KTJ15-63/5
|
付钩
|
KTJ15-63/1
|
主钩
|
LK1-12/90
|
|
|
|
|
TQK4-600/1
|
小车
|
PQR1.3.5
|
大车
|
PQR1.3.5
|
主钩
|
PQR2.4
|
付钩
|
PQR2.4
|
付小车
|
PQR1.3.5
|
|
PQR2.4
|
|
TQK4-600/2
|
付钩
|
PQR2.4
|
大车
|
PQR1.3.5
|
付钩
|
PQR2.4
|
大车
|
PQR1.3.5
|
付小车
|
PQR1.3.5
|
付钩2
|
PQR2.4
|
|
TQK4-600/3
|
大车
|
PQR1.3.5
|
小车
|
PQR1.3.5
|
主钩
|
PQR1.3.5
|
回转
|
PQR1.3.5
|
翻耙
|
PQR1.3.5
|
电磁
|
PQR1.3.5
|

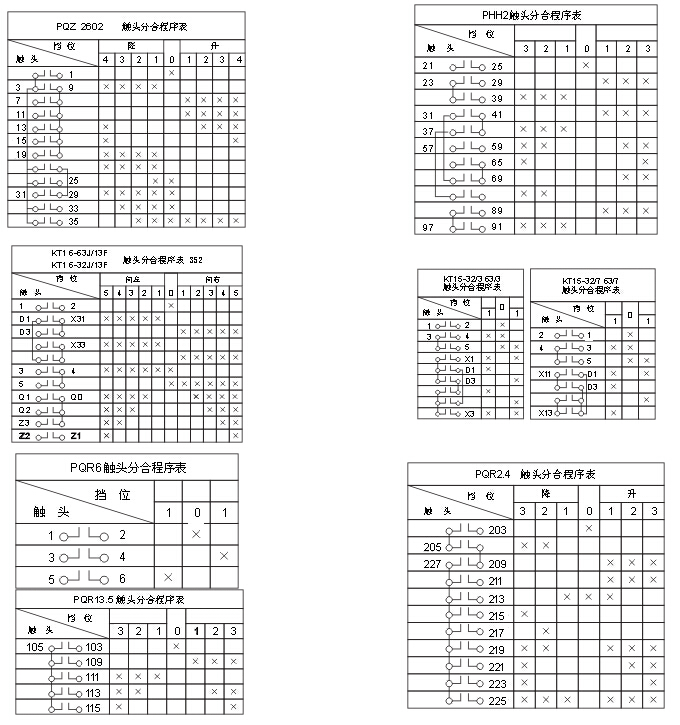

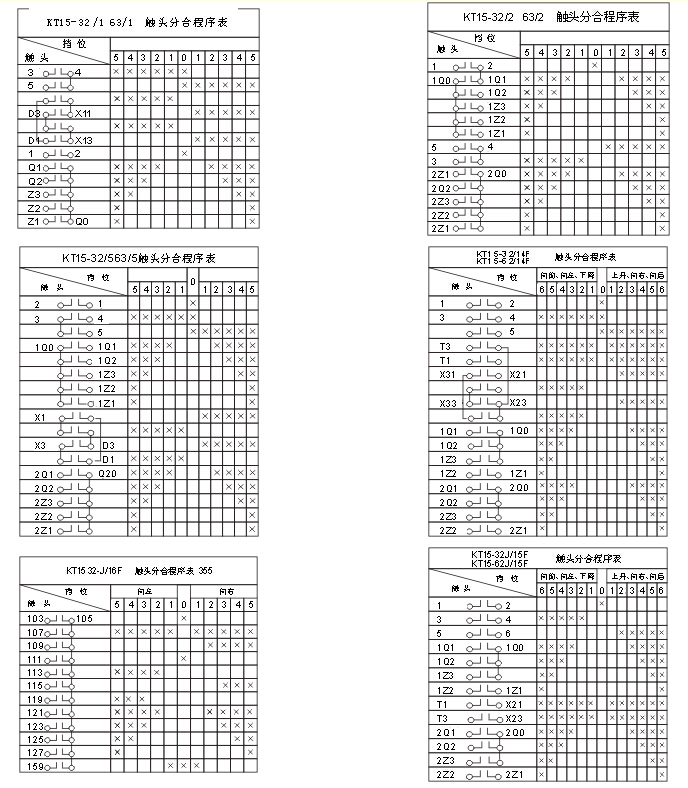

标准线路联动台触头分合程序表
订货须知
1、订货时必须提出联动台型号（详见标准型谱选用表）及其订货数量和交货日期；
2、特殊要求时，用户应提供相应的电气原理图。
