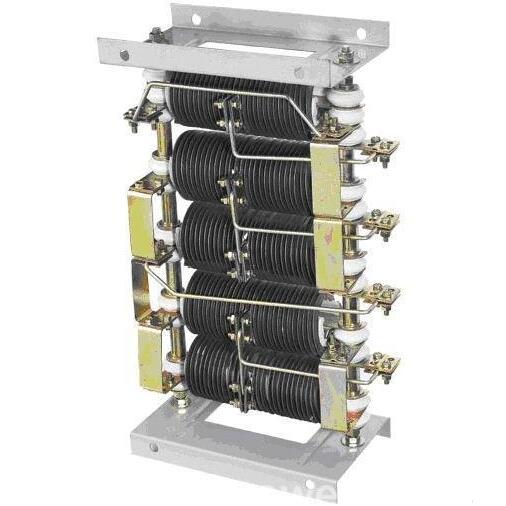

 22P2/24P2系列起动调整电阻器

22P2/24P2系列起动调整电阻器

产品参数:
交流50HZ,电压至660V
产品优势:
它适用于交流50HZ,电压至660V的电路中和控制器(屏)配合,主要用于电机的起动、制动与调整之用。
产品概述:
22P2系列起动调整电阻器是起重机械(冶金起重机,门式起重机,港机,塔机,矿用提升机,绞车等)交流电机配套大功率电阻器
  • 产品详情
  • 产品问答
  • 产品型号

概述

22P2系列起动调整电阻器是起重机械(冶金起重机,门式起重机,港机,塔机,矿用提升机,绞车等)交流电机配套大功率电阻器,主要用于起重机中以及类似于起重设备匹配YZR系列电动机的S3、S4及S5工作制,它适用于交流50HZ,电压至660V的电路中和控制器(屏)配合,主要用于电机的起动、制动与调整之用。

型号及含义

2  □  □  □-□-□/□   □-□

  ︱ ︱   ︱   ︱   ︱   ︱   ︱   ︱   ︱带防护外壳代号“X”

  ︱ ︱   ︱   ︱   ︱   ︱   ︱   ︱      电阻元件代号

  ︱ ︱   ︱   ︱   ︱   ︱   ︱          不锈钢电阻器箱数

  ︱ ︱   ︱   ︱   ︱   ︱            电动机极数

  ︱ ︱   ︱   ︱   ︱              电动机机座号

  ︱ ︱   ︱   ︱            所配控制设备代号

  ︱ ︱   ︱          控制方式   K-凸轮控制器 P1P2-平移机构

  ︱ ︱                           P4P5-起升机构

  ︱ ︱          通电持续率

   ︱          设计序号(匹配JZR2系列电动机)

注:带有外壳的代号为“X”,防护等级为IP23.,透用户外防雨“X2”;户内安全防护“X1”;不带有外壳的则无“X”代号。
1、电阻F元件代号:
“B”-ZB1及ZB2—康铜板形电阻器元件;
“Y”(J)-ZY(J)-铁铬铝齿形(又称大波浪电阻元件);
“D”-ZD1-铁铬铝小波浪电阻元件;
“H”(W、C、C3)-ZH-不锈钢网状形电阻器元件。
2、通电持续率TD%:
TD15%为“1”; TD25%为“2”; TD40%为“4”; TD60%为“6”
3、控制系统代号:
T-凸轮控制器控制(不对称电阻)
K-凸轮控制器控制(不对称电阻,转子一相开路起动)
Q-用PQR10型即PQD6402型升降控制箱(七段电阻六段切换)
S-用PQS单相制动型升降控制箱(五段电阻四段切换)
Sf-用PQS单相制动型升降控制箱(六段电阻五段切换)
Y-RQY型PQR9型即PQD6401型平移控制箱
Z-PQZ型抓斗控制箱(四段电阻三段切换)
Ze-PQZ型抓斗控制箱(五段电阻四段切换)
F-QR2S二级反接制动升降控制箱

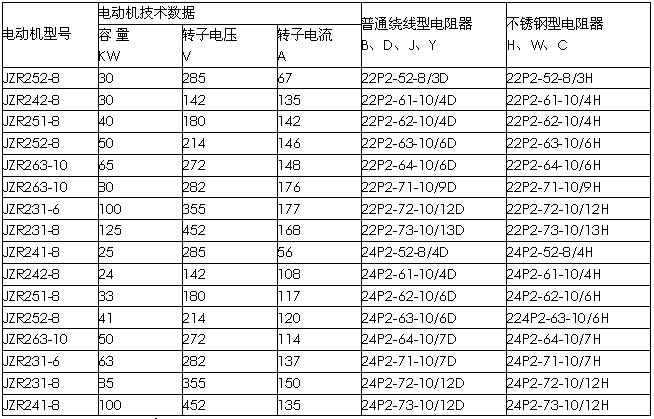

技术参数
